废气净化塔的***点及焊接方法详解

 废气净化塔的***点及焊接方法详解



 一、废气净化塔的核心***点

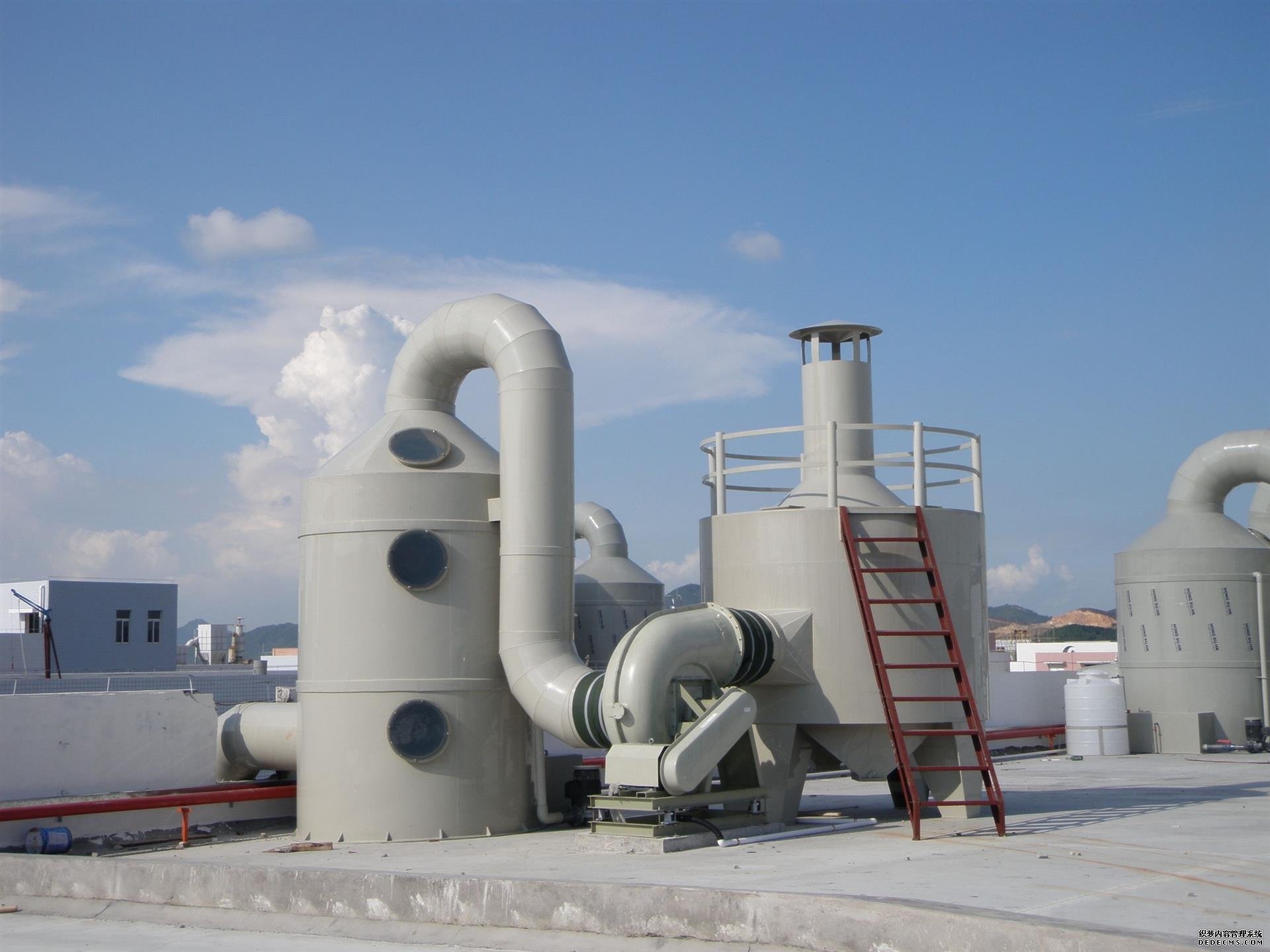

废气净化塔是工业废气处理的关键设备，广泛应用于化工、冶金、电力、涂装等行业，主要用于去除废气中的有害成分（如酸性气体、粉尘、有机污染物等）。其核心***点可从结构设计、材料性能、功能效率及运行维护四方面展开：



1. 结构设计***化，适配复杂工况

   废气净化塔的结构需根据处理介质（如酸性/碱性气体、高温/常温废气）和工艺（如喷淋洗涤、填料吸附、催化氧化）定制。常见类型包括喷淋塔、填料塔、旋流板塔、活性炭吸附塔等。例如，喷淋塔通过喷嘴雾化吸收液（如碱液），与废气充分接触反应；填料塔则通过多孔填料增加气液接触面积，提升净化效率。整体结构紧凑，占地面积小，且可根据处理量灵活调整塔体直径和高度。



2. 耐腐蚀材料，延长使用寿命

   由于废气多含酸、碱、盐或有机溶剂，净化塔的材质需具备***异的耐化学腐蚀性。常用材料包括：

    FRP（玻璃纤维增强塑料）：重量轻、强度高，耐酸碱和有机介质腐蚀，适合制作塔体外壳；

    PP（聚丙烯）：耐温性较***（20℃~100℃），易加工，常用于小型塔体或内部构件；

    不锈钢（304/316L）：耐高温（≤400℃），耐氯离子腐蚀（316L更***），适用于高湿度、高盐分废气环境；

    复合材质（如钢衬胶/衬塑）：兼顾金属强度与塑料耐腐蚀性，用于高压或高温场景。



3. 高效净化，满足环保标准

   现代废气净化塔通过多级处理工艺组合（如“喷淋+填料+除雾”），可实现95%以上的污染物去除率。例如，处理酸性废气（HCl、SO₂）时，通过碱液喷淋中和反应，出口浓度可降至50mg/m³以下，符合《***气污染物综合排放标准》（GB 162971996）要求。部分高端塔型还集成在线监测接口，实时反馈净化效果，便于调节运行参数。



4. 低能耗与便捷维护

   设备配套的循环泵、风机等均采用节能设计，运行功耗较低；塔体内部构件（如喷嘴、填料）多为模块化设计，可快速拆卸清洗或更换，减少停机时间。此外，部分塔型配备自动加药系统，根据废气浓度动态调节吸收液用量，降低人工操作成本。





 二、废气净化塔的焊接方法及关键技术

焊接是废气净化塔制造与安装的核心环节，直接影响设备的密封性、强度和耐腐蚀性。不同材质的焊接工艺差异较***，需结合材料***性、工况要求（如温度、压力）选择合适方法。



 （一）金属材质净化塔的焊接（以不锈钢为例）

不锈钢因耐高温、耐腐蚀性强，常用于高要求的净化塔（如处理高温酸性废气）。其焊接关键在于控制热变形、避免晶间腐蚀，并保证焊缝强度。



1. 常用焊接方法

    TIG焊（钨极惰性气体保护焊）：适用于薄板（δ≤3mm）或精密部件。采用氩气保护，焊缝质量高、无飞溅，可配合填充焊丝（如ER308L）提升耐腐蚀性。

    MIG焊（熔化极惰性气体保护焊）：适合中厚板（δ=3~10mm），效率高于TIG焊。使用Ar+CO₂混合气体保护，焊丝选ER308L或ER316L（后者更适合含氯离子环境）。

    激光焊：用于高精度接缝（如塔体与接管的连接），热影响区小，变形量低，适合对尺寸精度要求高的场景。



2. 关键注意事项

    焊前清理：彻底清除坡口及两侧油污、氧化层（可用丙酮擦拭），避免焊缝产生气孔或夹渣；

    控制层间温度：不锈钢导热性差，多层焊时层间温度需≤100℃（可采用水冷工装），防止晶粒粗化导致耐腐蚀性下降；

    焊后处理：对焊缝及热影响区进行酸洗钝化（如使用HNO₃+HF混合液），形成致密氧化膜，提升抗腐蚀能力。



 （二）非金属材质净化塔的焊接（以FRP为例）

FRP（玻璃纤维增强塑料）因轻质、耐酸碱性***，是***常见的净化塔材质之一。其焊接需通过***殊工艺实现纤维与树脂的结合，而非传统金属熔焊。



1. 主要焊接方法

    手糊成型焊接：将预先裁剪的玻璃纤维布（含树脂浸润）铺设在待焊区域，涂刷树脂（通常为环氧树脂或不饱和聚酯树脂），通过刮板压实排除气泡，固化后形成连续整体。该方法灵活性高，适合现场修补或异形部位焊接。

    热压罐焊接：针对***型FRP构件，将拼接***的坯料放入热压罐，在高温（80~150℃）、高压（0.3~1.0MPa）下固化，确保纤维与树脂充分融合，焊缝强度接近母材。

    感应加热焊接：利用电磁感应加热使焊缝处的树脂软化，同时施加压力使其粘合，适用于薄壁FRP（δ=2~5mm），效率高且变形小。



2. 质量控制要点

    树脂匹配：焊接用树脂需与母材树脂型号一致（如均为不饱和聚酯树脂），避免因固化收缩率差异导致开裂；

    纤维铺层：焊缝处纤维需沿应力方向铺设（通常为塔体环向），层数不低于母材的80%，确保强度；

    固化检测：焊接完成后通过超声检测（UT）检查内部缺陷（如分层、气泡），必要时进行X射线检测（RT）。



 （三）复合材质净化塔的焊接（如钢衬塑）

钢衬塑净化塔兼具钢的强度与塑料的耐腐蚀性，常用于高压（≤1.6MPa）或高温（≤100℃）场景。其焊接需分别处理钢壳与塑料内衬，再完成两者的复合连接。



1. 焊接流程

    钢壳焊接：采用埋弧焊或CO₂气体保护焊，焊接后打磨焊缝至与母材平齐，避免内衬塑料因应力集中开裂；

    塑料内衬焊接：内衬（如PE、PP）通过热风焊或热熔焊连接，焊条材质与内衬一致，焊接温度控制在200~250℃（PE）或250~300℃（PP）；

    复合层固定：钢壳与塑料内衬通过法兰或翻边工艺固定，间隙填充密封胶（如硅酮胶），确保整体密封性。



2. 常见问题解决

    钢壳焊缝渗漏：需重新补焊并做煤油渗透试验（合格标准：无渗漏）；

    塑料内衬翘曲：调整焊接顺序（分段对称施焊），或采用冷却工装限制变形；

    复合层剥离：提高钢壳表面粗糙度（Ra=3.2~6.3μm），增加粘结面积，或使用偶联剂（如硅烷）提升界面结合力。







 三、总结

废气净化塔的选择需综合考虑处理介质、工况条件及环保要求，而焊接质量直接决定设备的安全性和使用寿命。实际应用中，需根据材质（金属/非金属/复合）选择合适的焊接工艺，并严格控制焊前准备、过程参数及焊后检测，确保焊缝满足强度、密封性和耐腐蚀性要求。随着技术进步，自动化焊接（如机器人MIG焊、FRP自动铺丝机）和智能检测技术（如相控阵超声检测）的应用，将进一步提升净化塔的制造精度和可靠性。
